Биполярный транзистор — это один из ключевых элементов современной электроники, без которого невозможно представить работу практически любого электронного устройства. Он представляет собой полупроводниковый прибор, способный усиливать и коммутировать электрические сигналы за счёт управления током между двумя p-n-переходами.

В основе его работы лежит взаимодействие носителей заряда двух типов — электронов и дырок, отсюда и название «биполярный». Транзистор состоит из трёх слоёв полупроводника: эмиттера, базы и коллектора, которые чередуются с разными типами проводимости — либо p-n-p, либо n-p-n.

Именно тонкий слой базы, расположенный между двумя другими, позволяет управлять большим током коллектора с помощью малого тока базы, обеспечивая высокий коэффициент усиления.

Широкое применение биполярные транзисторы получили благодаря своей способности работать в двух основных режимах: усилительном и ключевом.

В усилительном режиме они используются в аудиотехнике, радиоприёмниках и аналоговых схемах, где требуется точное воспроизведение сигнала. В ключевом режиме — в цифровых схемах, блоках питания, логических элементах, где транзистор ведёт себя как электронный выключатель. Благодаря высокой скорости отклика и надёжности, биполярные транзисторы остаются востребованными даже на фоне развития полевых аналогов.

Они эффективны в схемах с умеренными частотами и высокими токами, что делает их незаменимыми в промышленной автоматике, источниках питания и аналоговых интерфейсах.

Экспертный инсайт: При проектировании схем с биполярными транзисторами обязательно учитывайте режим насыщения — недостаточный ток базы может не обеспечить полного открытия прибора, что приведёт к повышенным потерям и перегреву.

Основные функции биполярного транзистора в схемотехнике

Биполярый транзистор выполняет несколько критически важных функций, определяющих его значение в электронных системах. Ниже перечислены ключевые задачи, которые он решает в реальных устройствах:

• Усиление сигнала — позволяет увеличить амплитуду слабого входного сигнала, что необходимо в микрофонных усилителях, предварительных каскадах и датчиках.
• Электронная коммутация — работает как управляемый ключ, включая или выключая нагрузку (например, реле, светодиоды, двигатели) в зависимости от управляющего сигнала на базе.
• Стабилизация напряжения — применяется в линейных стабилизаторах для поддержания постоянного выходного напряжения при изменении нагрузки.
• Генерация сигналов — используется в автогенераторах и мультивибраторах для создания импульсных и синусоидальных колебаний.
• Импедансное согласование — помогает согласовать сопротивления между каскадами схемы, минимизируя потери сигнала.

Биполярный транзистор — это не просто радиодеталь, а управляемый электронный клапан, способный работать в двух принципиально разных режимах: усилительном и ключевом.

От выбора режима зависит, будет ли транзистор плавно регулировать сигнал или резко переключаться между состояниями «включено» и «выключено». В усилительном режиме транзистор работает в линейной области: небольшой ток базы пропорционально управляет большим током коллектора, что позволяет усиливать аналоговые сигналы — например, в аудиотехнике или радиоприемниках.

В ключевом режиме транзистор либо полностью открыт, либо полностью закрыт, минимизируя рассеиваемую мощность. Это делает его идеальным для цифровых схем, где важны четкие логические уровни и энергоэффективность.

Усилительный режим: как работает линейное усиление

В усилительном режиме транзистор должен быть смещен так, чтобы его рабочая точка находилась в активной области.

Это достигается подачей на базу постоянного напряжения смещения, которое устанавливает начальный ток базы. При этом эмиттерный переход смещен в прямом направлении, а коллекторный — в обратном. Важно понимать, что усиление происходит не по напряжению, а по току: ток коллектора в ? раз больше тока базы, где ? — коэффициент передачи тока базы (h_21э). Именно это свойство лежит в основе построения усилителей напряжения, когда ток через коллекторную нагрузку создает переменное падение напряжения, повторяющее форму входного сигнала, но с большим размахом.

Экспертный инсайт: При проектировании усилительных каскадов всегда учитывайте температурную стабильность рабочей точки — даже небольшой нагрев транзистора может сместить режим и вызвать искажения сигнала.

• Требуется стабильное напряжение смещения для фиксации рабочей точки.
• Чувствителен к температурным дрейфам и колебаниям параметров транзистора.
• Используется в аналоговых схемах: микрофонных усилителях, предварительных каскадах, радиотрактах.
• Рассеивает мощность постоянно, даже в отсутствие сигнала.

Ключевой режим: транзистор как электронный переключатель

Ключевой режим — основа цифровой электроники.

Здесь транзистор работает как двухпозиционный ключ: в состоянии насыщения он проводит ток почти без сопротивления, в состоянии отсечки — полностью блокирует ток. Переход между этими состояниями должен быть максимально быстрым, чтобы минимизировать время, в течение которого транзистор одновременно имеет и ток, и напряжение, что ведет к тепловым потерям.

Управление осуществляется подачей логического уровня на базу: например, 0,7 В открывает транзистор, а 0 В — закрывает. В современных схемах ключевой режим применяется повсеместно — от управления светодиодами и реле до построения логических элементов и импульсных источников питания.

• Минимальные потери в активном состоянии за счет работы в насыщении.
• Высокая скорость переключения важна для КПД и стабильности.
• Требует корректного расчета базового резистора для полного открытия.
• Широко используется в микроконтроллерах, драйверах двигателей, цифровых логиках.

Выбор между режимами зависит от задачи.

Усилительный режим требует тщательной настройки смещения и стабилизации, но позволяет точно передавать аналоговые сигналы. Ключевой режим проще в реализации, надежен и энергоэффективен, что делает его предпочтительным в цифровых и силовых приложениях.

Понимание этих режимов — фундамент для проектирования любых схем на биполярных транзисторах.

Биполярный транзистор — это трёхслойное полупроводниковое устройство, в котором управление током осуществляется за счёт взаимодействия двух p-n-переходов.

Основа его работы лежит в способности малого тока базы управлять значительно большим током коллектора. Транзистор состоит из трёх областей: эмиттера, базы и коллектора. В зависимости от типа проводимости эти области могут образовывать структуры n-p-n или p-n-p. Эмиттер инжектирует носители заряда в тонкую базу, где большая часть из них достигает коллектора благодаря электрическому полю перехода. Именно это позволяет усилительным схемам на транзисторах эффективно работать с минимальными затратами управляющей мощности.

Принцип действия биполярного транзистора напрямую зависит от режима смещения его переходов.

Для нормальной работы в усилительном режиме эмиттерный переход смещается в прямом направлении, а коллекторный — в обратном. Это создаёт условия, при которых ток базы, хотя и небольшой по величине, определяет пропорциональный ток коллектора. Коэффициент передачи тока — ? (или h₂₁) — показывает, во сколько раз коллекторный ток больше базового. Например, при ? = 100 ток базы в 10 мкА обеспечит коллекторный ток 1 мА. Этот параметр является ключевым при проектировании усилителей и коммутационных схем.

Экспертный инсайт: При проектировании усилительных каскадов обращайте внимание на ток базы — даже небольшое его изменение может вызвать значительный рост тока коллектора, что критично для стабильности работы схемы.

Основные режимы работы транзистора

В зависимости от полярности напряжений на переходах транзистор может работать в нескольких режимах, каждый из которых определяет его поведение в схеме.

• Активный режим — используется в усилительных каскадах.

  Эмиттерный переход открыт, коллекторный — закрыт. Ток коллектора прямо пропорционален току базы.

• Насыщение — оба перехода открыты. Транзистор полностью включён, работает как замкнутый ключ. Используется в цифровых схемах и ключевых режимах.
• Отсечка — оба перехода закрыты. Ток через транзистор практически отсутствует. Режим выключенного состояния.
• Инверсный активный режим — редко используется. Коллектор и эмиттер меняются ролями. Характеризуется низким коэффициентом усиления.

Управление током в транзисторе — это не просто переключение между состояниями «вкл/выкл», а точная регулировка, зависящая от физических свойств полупроводника и внешних условий.

Толщина базы, уровень легирования, температура и напряжение питания — всё это влияет на стабильность работы. Например, при повышении температуры увеличивается ток утечки, что может привести к тепловому пробою, если не предусмотрена компенсация. Поэтому в реальных схемах применяются стабилизирующие элементы — резисторы обратной связи, термокомпенсационные цепи и источники тока.

Практические аспекты управления током

Чтобы транзистор работал стабильно, важно правильно рассчитать режимы смещения.

На практике это достигается с помощью делителей напряжения или источников смещения.

1. Выбор резисторов базы и эмиттера позволяет задать рабочую точку в активной области.
2. Отрицательная обратная связь по эмиттеру повышает термостабильность схемы.
3. Параллельные конденсаторы используются для разделения переменной и постоянной составляющих сигнала.
4. В высокочастотных схемах учитываются ёмкости переходов и время переключения.

Биполярные транзисторы остаются фундаментальным элементом современной электроники, несмотря на активное развитие полевых аналогов.

Их способность эффективно управлять током в аналоговых цепях, усиливать сабые сигналы и работать в режиме ключа делает их незаменимыми во множестве решений. От источников питания до аудиотехники — биполярные транзисторы обеспечивают стабильность, надежность и высокую скорость переключения. Благодаря простоте интеграции и отработанной технологии производства они продолжают использоваться даже в высокотехнологичных устройствах, где критичны стоимость и энергоэффективность.

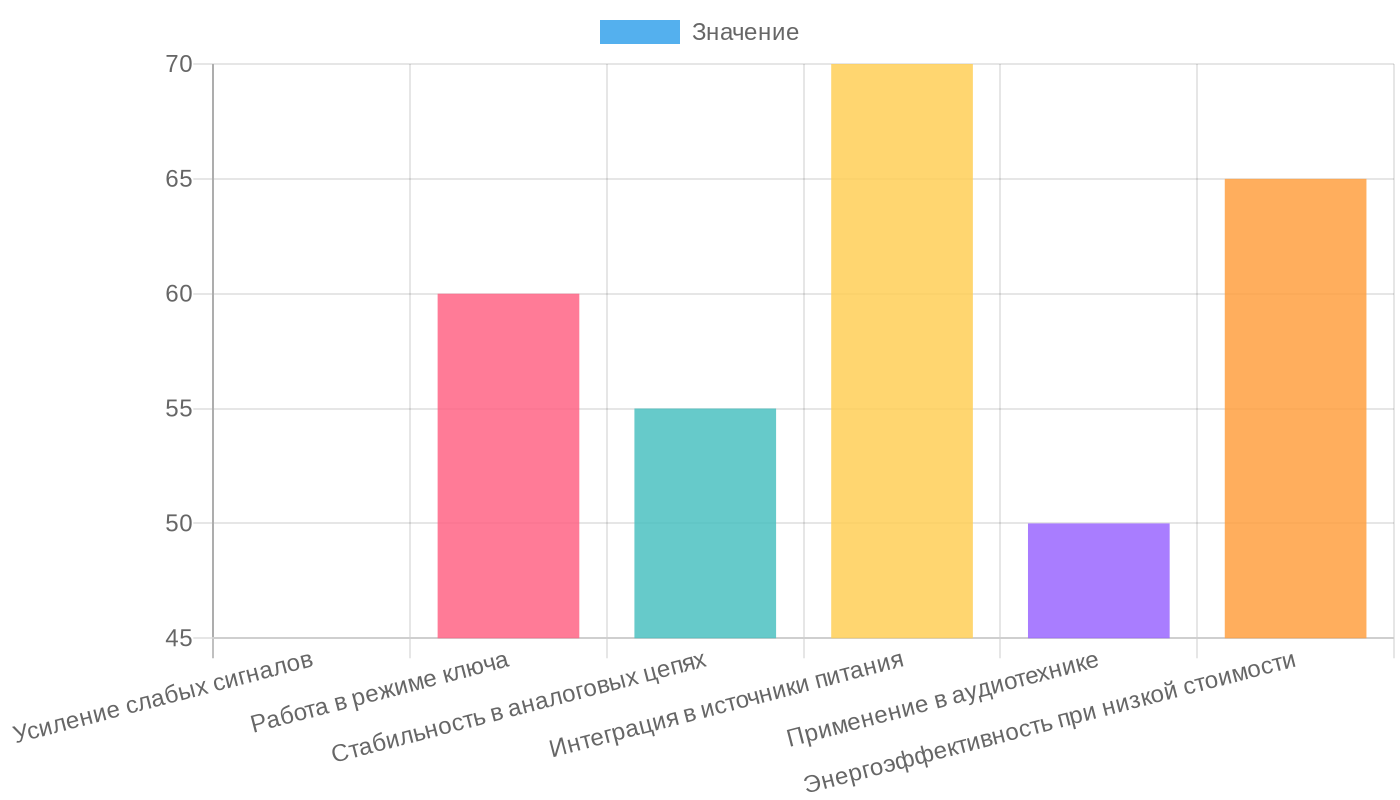

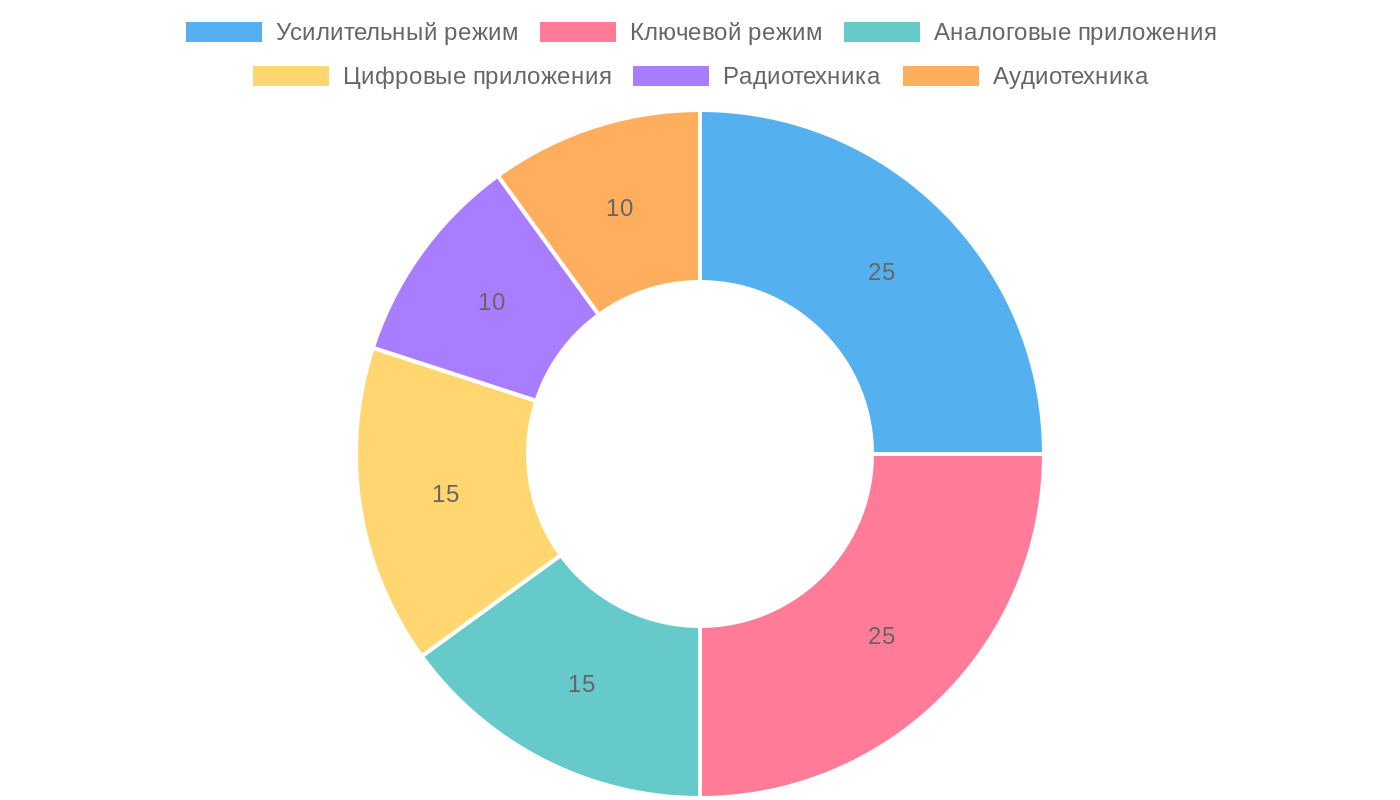

Основные сферы применения

Сегодня биполярные транзисторы можно встретить в самых разных устройствах.

Их используют не только в классических схемах, но и в современных системах, где требуется точное управление током и напряжением. Ниже приведены ключевые области, где они по-прежнему доминируют.

Экспертный инсайт: При проектировании аналоговых усилителей обращайте внимание на коэффициент усиления по току (h₂₁э) транзистора — его разброс даже в одной партии может существенно повлиять на стабильность работы схемы, поэтому лучше использовать цепи температурной стабилизации и отрицательную обратную связь.

• Аналоговые усилители — в звуковых усилителях, радиоприемниках и измерительных приборах биполярные транзисторы обеспечивают высокое усиление сигнала с минимальными искажениями. Их линейные характеристики особенно ценны в Hi-Fi оборудовании.
• Импульсные источники питания — в составе DC-DC преобразователей и блоков питания транзисторы работают в ключевом режиме, быстро переключаясь между состояниями «включено» и «выключено», что повышает КПД и снижает нагрев.
• Драйверы двигателей и реле — микроконтроллеры не способны управлять мощной нагрузкой напрямую.

  Биполярные транзисторы выступают в роли буфера, позволяя малому току с вывода МК управлять токами до нескольких ампер.

• Схемы защиты и стабилизации — в цепях ограничения тока, термостабилизации и защиты от перенапряжения используются транзисторы в комбинации с резисторами и диодами для создания надежных защитных механизмов.
• Радиочастотные модули — в усилителях высокой частоты (УВЧ) и генераторах сигналов биполярные транзисторы с высокой граничной частотой обеспечивают стабильную работу на частотах до сотен мегагерц.

Особое значение имеют составные транзисторы, такие как Дарлингтон, где два биполярных транзистора объединены для достижения очень высокого коэффициента усиления по току. Такие решения применяются в датчиках, системах автоматики и низковольтных управляющих цепях.

Даже в составе интегральных схем, например, в операционных усилителях или логических микросхемах TTL, биполярные транзисторы играют ключевую роль.

В промышленной электронике биполярные транзисторы часто выбирают за их устойчивость к внешним воздействиям и предсказуемое поведение в широком диапазоне температур. В отличие от некоторых полевых транзисторов, они менее чувствительны к электростатическим разрядам, что упрощает монтаж и эксплуатацию.

При этом проектировщики учитывают их недостатки — потребление тока в базе и тепловые потери — и компенсируют их схемотехнически.

Важно понимать: биполярные транзисторы не устарели. Они адаптировались. Современные версии, такие как кремниево-германиевые (SiGe) транзисторы, работают на частотах до десятков гигагерц и используются в телекоммуникационном оборудовании и системах 5G. Это доказывает, что классическая технология продолжает развиваться, отвечая требованиям нового поколения устройств.

Подключение биполярного транзистора — один из ключевых этапов в построении рабочих схем, но именно здесь у новичков чаще всего возникают критические ошибки. Самая распространённая проблема — неправильное определение выводов транзистора: коллектора, эмиттера и базы.

Многие руководствуются лишь распиновкой из интернета, не уточняя тип корпуса и маркировку конкретного экземпляра. Это приводит к обратному включению транзистора, перегреву и выходу из строя. Важно помнить: даже небольшая ошибка в подключении может полностью нарушить работу схемы, особенно если транзистор используется в усилительном или коммутационном режиме.

Ещё одна частая ошибка — отсутствие токоограничивающего резистора в цепи базы. Без него ток базы может превысить допустимые значения, что мгновенно повреждает p-n переход.

Проектируя схему, всегда рассчитывайте базовый ток на основе требуемого тока коллектора и коэффициента усиления h₂₁Э. Также игнорирование теплового режима — серьёзный просчёт. При работе на высоких токах транзистор нагревается, и без радиатора или достаточного теплоотвода он быстро выходит из строя.

Не стоит полагаться на «вроде бы сработает» — каждый компонент требует точного расчёта.

Экспертный инсайт: Перед подключением транзистора всегда сверяйте распиновку по даташиту конкретной модели — даже незначительное расхождение в цоколёвке может привести к обратному включению, перегреву и выходу устройства из строя.

Распространённые ошибки при подключении

Ниже перечислены наиболее типичные просчёты, которые можно встретить в схемах начинающих радиолюбителей. Устранение этих ошибок — обязательный шаг к стабильной и безопасной работе устройства.

• Перепутаны выводы транзистора — особенно критично для поверхностного монтажа, где маркировка неочевидна.

  Всегда сверяйтесь с даташитом.

• Отсутствие резистора в базе — прямое подключение базы к источнику питания без ограничения тока приводит к пробою.
• Неправильный выбор режима работы — попытка использовать транзистор в насыщении при отсутствии достаточного тока базы.
• Игнорирование обратного напряжения на эмиттере — в схемах с индуктивной нагрузкой (реле, моторы) без диода параллельно нагрузке возникает выброс напряжения, убивающий транзистор.
• Подключение нагрузки в эмиттер без учёта падения напряжения — в эмиттерной схеме выходное напряжение всегда ниже базового на 0.6–0.7 В, что важно учитывать.

Правильное подключение транзистора: пошаговый подход

Чтобы избежать типичных ошибок, следуйте проверенной последовательности при сборке схемы. Это не только сэкономит компоненты, но и ускорит настройку.

1. Определите тип транзистора (n-p-n или p-n-p) и его распиновку по даташиту.
2. Рассчитайте требуемый ток коллектора и определите минимальный базовый ток с учётом h₂₁Э.
3. Подберите резистор базы, исходя из напряжения управляющего сигнала и рассчитанного тока.
4. Подключите нагрузку к коллектору, а не к эмиттеру, если не требуется эмиттерный повторитель.
5. Для индуктивных нагрузок обязательно установите демпферный диод (например, 1N4007) параллельно нагрузке.
6. Проверьте тепловой режим — если транзистор греется, добавьте радиатор или пересмотрите режим работы.

Помните: транзистор — не просто переключатель, а управляемый усилительный элемент.

Его корректная работа зависит от точности расчётов и соблюдения фундаментальных принципов схемотехники. Уделяйте внимание деталям — и ваши схемы будут работать стабильно и долго.

Часто задаваемые вопросы

Об авторе

Алексей Кузнецов — инженер-схемотехник, старший преподаватель электроники

Алексей Кузнецов более 14 лет разрабатывает аналоговые и цифровые схемы для промышленной и потребительской электроники.

За карьеру он участвовал в создании более 30 сертифицированных устройств, включая источники питания, усилители сигнала и контроллеры управления. С 2016 года совмещает инженерную деятельность с преподаванием в Московском технологическом университете, где читает курс «Основы микроэлектроники» и курирует студенческие проекты по проектированию печатных плат. Его статьи публиковались в журналах «Электроника: наука и технологии» и «Мир радио», а практические примеры из лекций используются в онлайн-курсах по схемотехнике.

• Кандидат технических наук, специальность — электронные компоненты и устройства
• Патентообладатель в области стабилизации тока в транзисторных каскадах (RU2745612)
• Лауреат премии «Инженер года — 2020» в номинации «Образование в электронике»

Заключение

Биполярные транзисторы — это не просто элементы из учебников по физике, а живая основа современной электроники, без которой немыслимы смартфоны, компьютеры, системы автоматики и даже медицинские приборы.

Понимание их работы — это не абстрактная теория, а ключ к реальному проектированию, ремонту и инновациям. Мы прошли путь от базовых принципов до анализа режимов работы и практических схем, и теперь вы видите: транзистор — это не чёрный ящик, а инструмент, которым можно управлять осознанно.

Главное — усвоить: его поведение предсказуемо, если понимать физику процессов в p-n переходах, баланс токов базы и коллектора, а также условия насыщения и отсечки. Эти знания позволяют не просто читать схемы, а создавать их, диагностировать неисправности и оптимизировать работу устройств.

• Начните с практики — соберите простейший усилитель на BC547 или KT315 на макетной плате, подайте сигнал и измерьте усиление осциллографом.
• Изучайте даташиты — научитесь читать параметры в спецификациях: h₂₁э, I_{C max}, V_CE, f_T — это язык профессионалов.
• Экспериментируйте с нагрузками — подключите светодиод, реле или маленький мотор через транзистор, чтобы увидеть его в роли ключа.
• Используйте симуляторы — LTspice или Proteus помогут моделировать схемы без риска повредить компоненты.
• Переходите к сложным схемам — после биполярных транзисторов логично изучить составные транзисторы (Дарлингтон), дифференциальные каскады и усилители класса AB.

Схемотехника — это не набор сухих формул, а искусство управления электронами.

Каждый шаг в этом направлении делает вас не просто зрителем технологий, а их создателем. Начните с малого: один транзистор, одна схема, один запитанный светодиод — и вы уже на пути к настоящему пониманию. Электроника ждёт вас, и она начинается здесь и сейчас.
